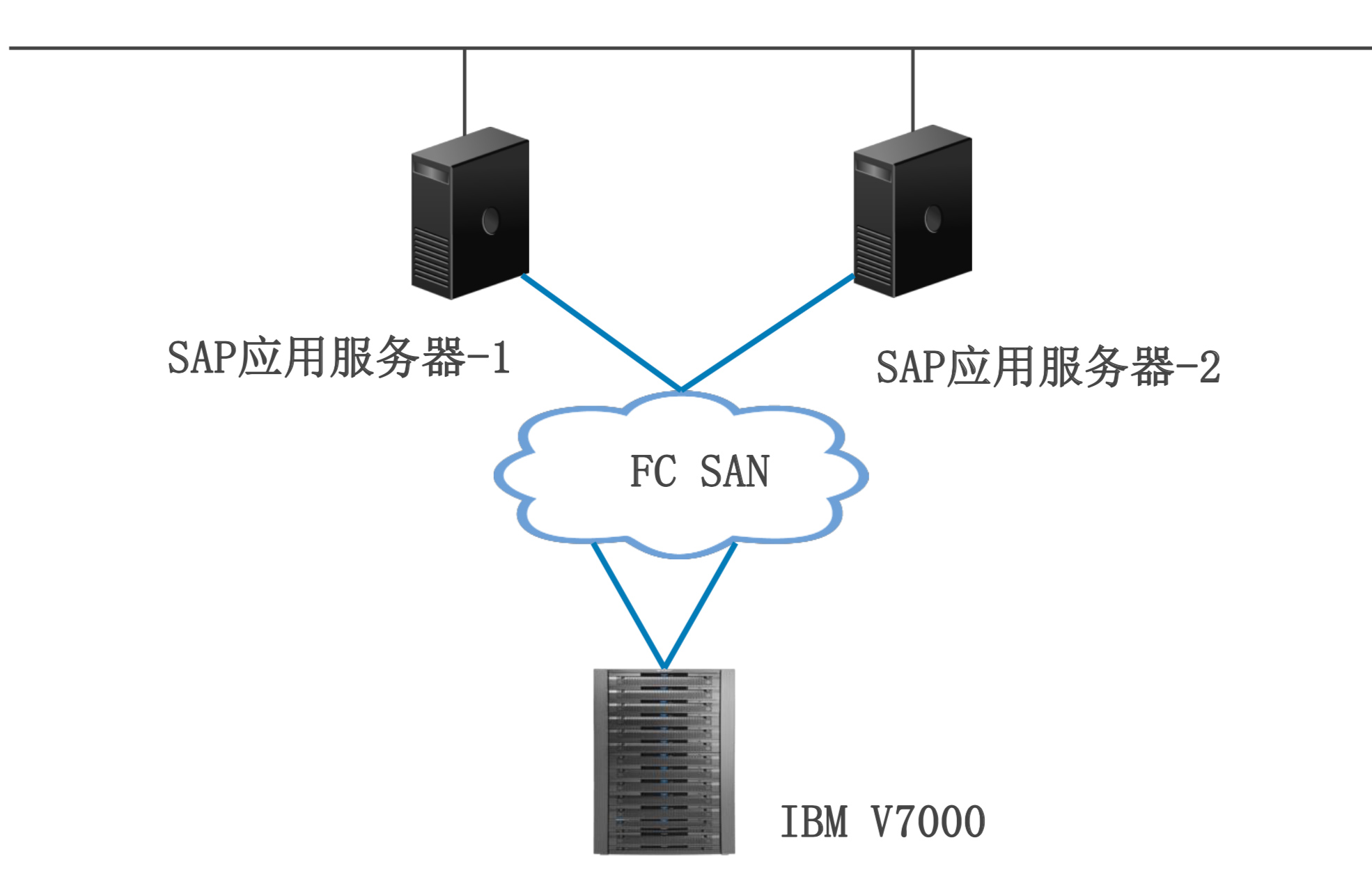

當前SAP架構拓?fù)鋱D
當前SAP架構存在的問題
• 目前使用的SAP架構于2013年規劃，目前已使用5年時間。
• 核心應用SAP數據，集中存儲在一臺 IBM V7000存儲系統(12TB可用容量);• 核心應用SAP應用，部署在服務器為兩臺IBM小型機，HA方式互備;
• 兩臺IBM 小型機通過SAN交換，F(xiàn)C鏈路連接到IBM V7000;
存在的問題:
1. 硬件設備已經使用5年的時間，增大元器件老化造成硬件不能使用的故障;
2. 核心數據集中在一臺存儲系統，一旦V7000存儲不可訪問或者多塊硬盤故障， 均會導致數據丟失或SAP應用長時間不可訪問的情況;
DELLEMC 解決方案規劃說明
• 充分利用現有存儲系統:IBM存儲系統和NETAPP存儲系統;
• 不改動現有SAN架構連接、服務器和SAP應用系統;
• 新購一套“Vplex”設備:單引擎(雙控制器)、前8個主機端口、后8個存儲端口， 構建現代化數據中心平臺;
架構說明:
通過VPLEX虛擬化管理IBM和NETAPP存儲系統，利用設備的存儲高可用功能， 將數據分別寫在兩臺不同廠家的存儲上;
為SAP應用提供連續性和數據的雙份，信息一致和可用;
當任一臺存儲發生故障(不可訪問)，另一臺存儲可正常使用，并且應用可聯系運行不受影響;

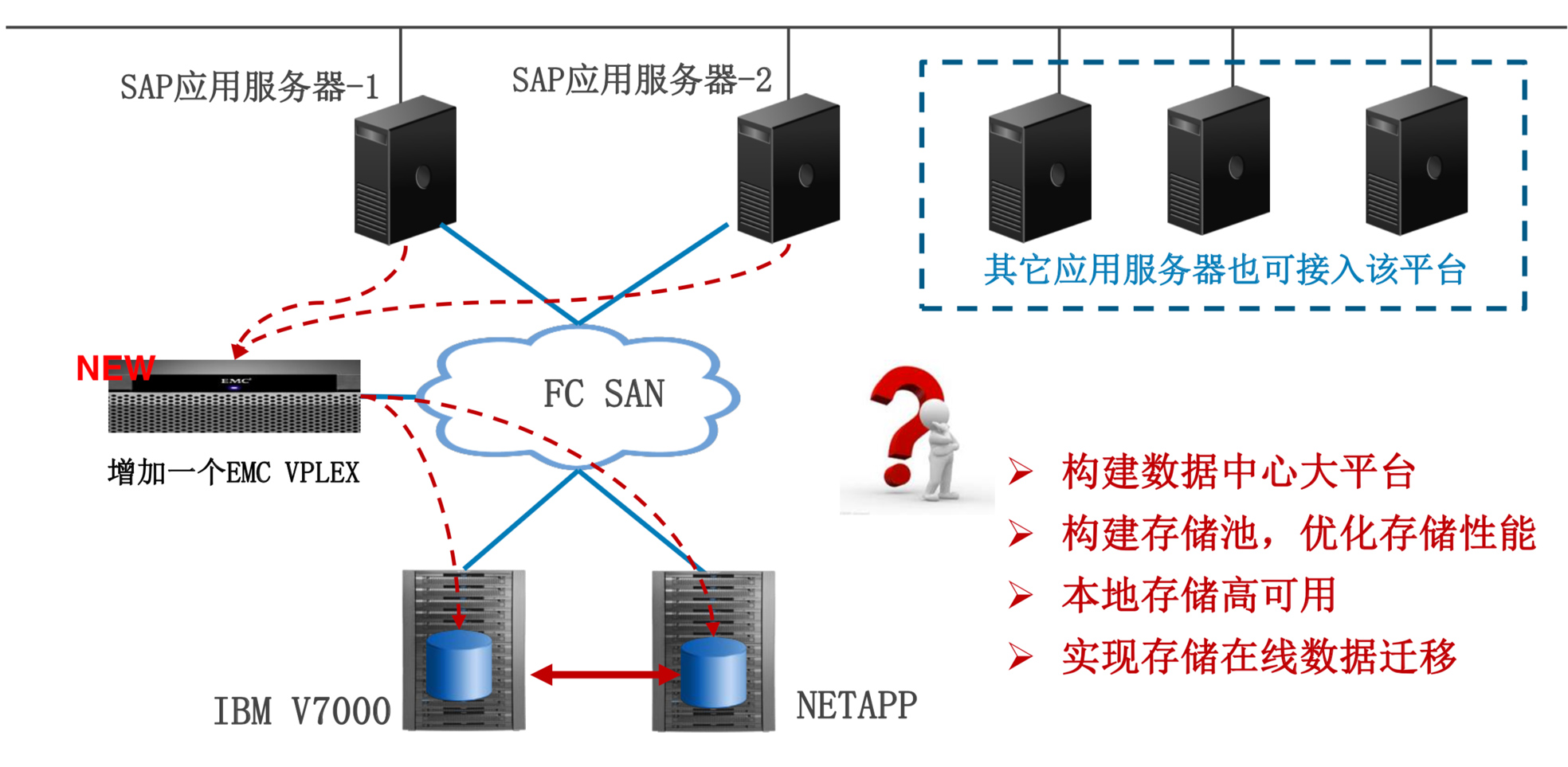

存儲高可用規劃架構拓?fù)鋱D

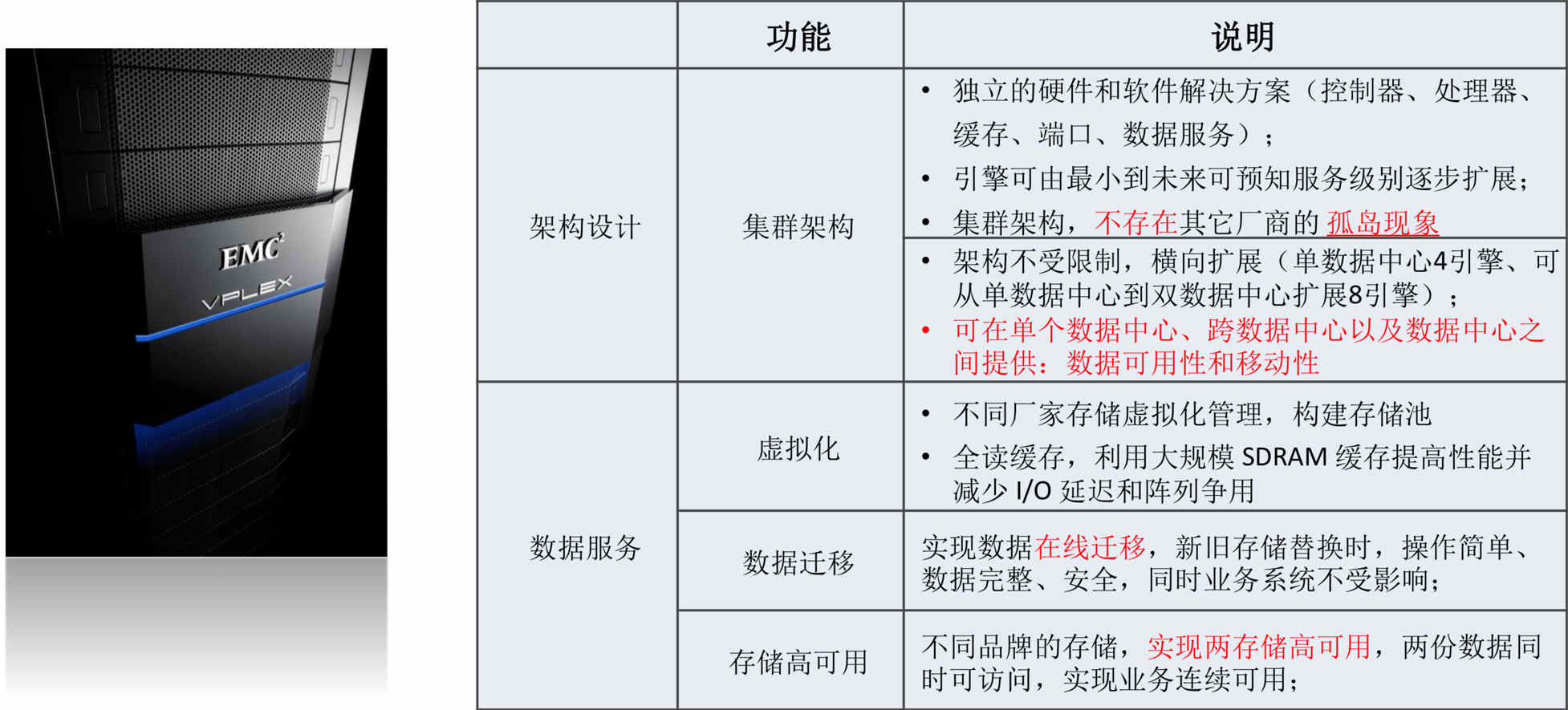

DELLEMC VPLEX 產品特點:

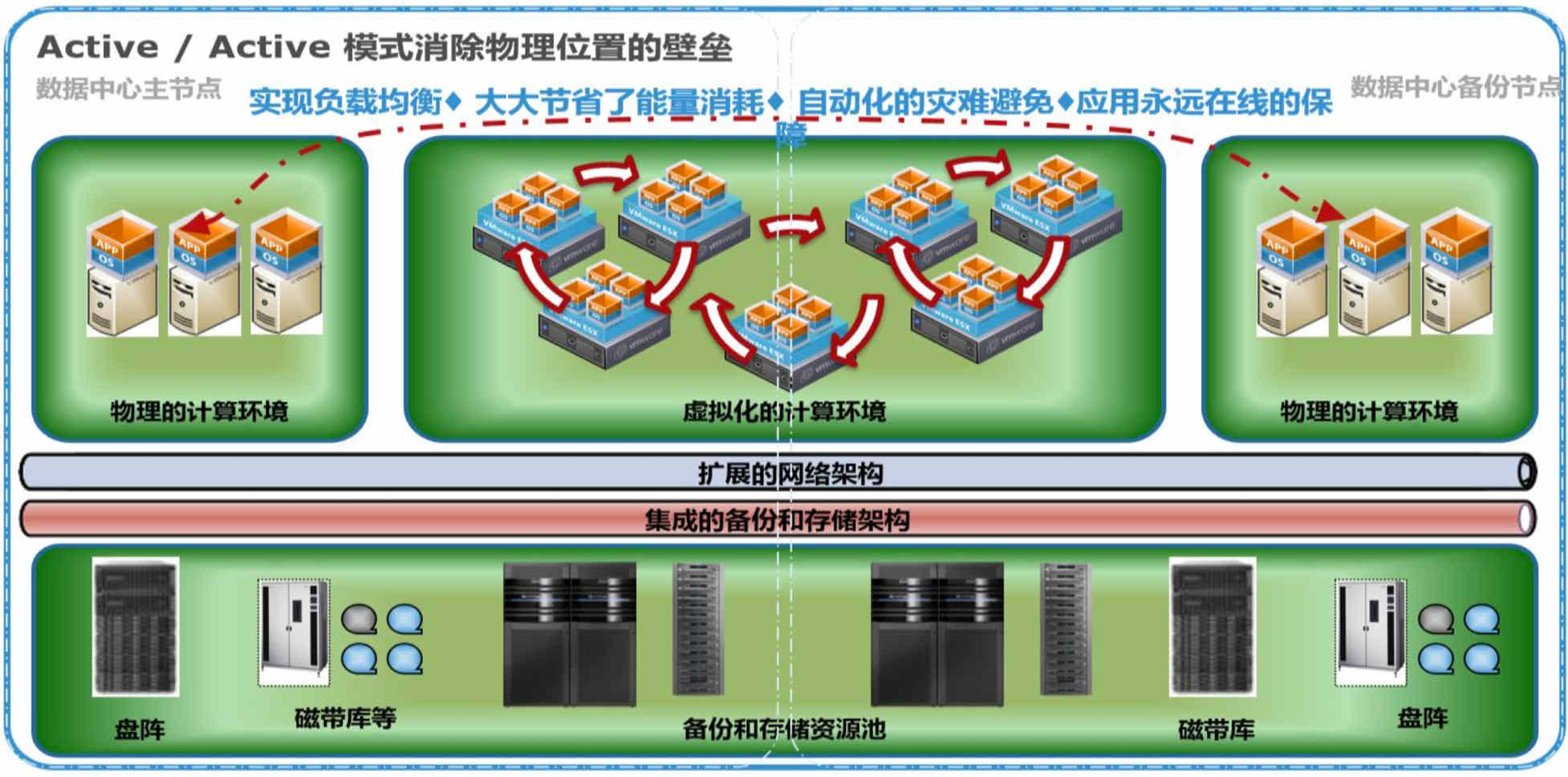

雙活數據中心
1. 分別(可前后)在兩地部署“VPLEX”現代化數據中心平臺;
2. 未來通過裸光纖將兩數據中心互連后，VPLEX與VPLEX 構建成一個大的數據中心平臺，兩地即為生產中心又為災備中心，實現資源最大利用又防止意外災難發生;
VPLEX 雙活+ RP連續數據保護 : 兩地三中心架構
實現數據中心的負載均衡和高可用
(利用VPLEX Metro 容災保護——兩地三中心的同城)
邏輯錯誤及同城的災難發生
(用RecoverPoint CRR 容災保護—— 兩地三中心的異地)
